Legado · Validação mecânica · §8.3 / Fig. 6d

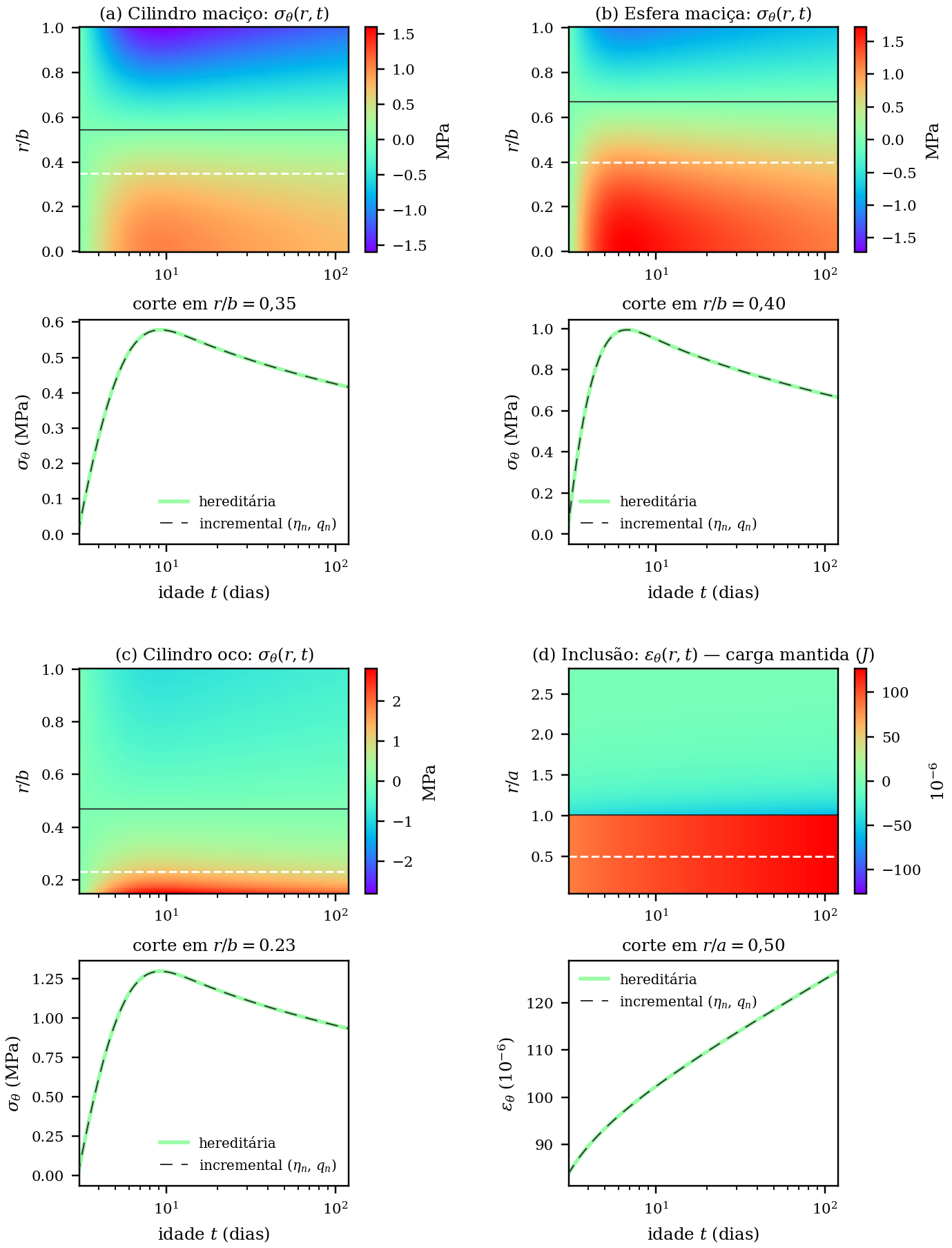

Inclusão esférica (Fig. 6d)

Em $z_0$ congela-se a tensão elástica de $\Delta T$ na esfera e mantém-se $\sigma$ (controle de tensão); $\varepsilon_\theta$ cresce com $J(t,z_0)$.

Artigo: Parte I · DOI rirc.v1n2a007 · §8.3 / Fig. 6(d)

Material mecânico: Itumbiara — $\nu=0{,}20$; $\alpha_T=10\times10^{-6}\,^{\circ}\mathrm{C}^{-1}$. Difusividade: $h^{2}=0{,}10\,\mathrm{m}^{2}/\mathrm{d}$ (não confundir com $a_T$). Ideia: $T=\theta(t)\,h(\mathbf{x})$ ⇒ $\sigma_{ij}=g_{ij}(\mathbf{x})\,S(t)$.

Pontos de controle (todos os casos Fig. 6): ref_fig6_pontos_controle.csv.

Esquema

Quadro de dados

Arquivos de entrada

• Material: Itumbiara — em especial $J(t,3\,\mathrm{d})$
• Campo elástico / $g$: ref_inclusao_g.csv

Figuras de saída

· Contornos

Arquivos de saída

• ref_inclusao_eps_theta_dentro.csv
• ref_inclusao_eps_theta_fora.csv
