Torção — giro mantido

Cilindro sob φ/L\varphi/L imposto e mantido — Caso 1 da Seção 8.3.4. Relaxação do torque com envelhecimento (Itumbiara).

Artigo: Parte I · DOI 10.70271/rirc.v1n2a007

Material: Itumbiara

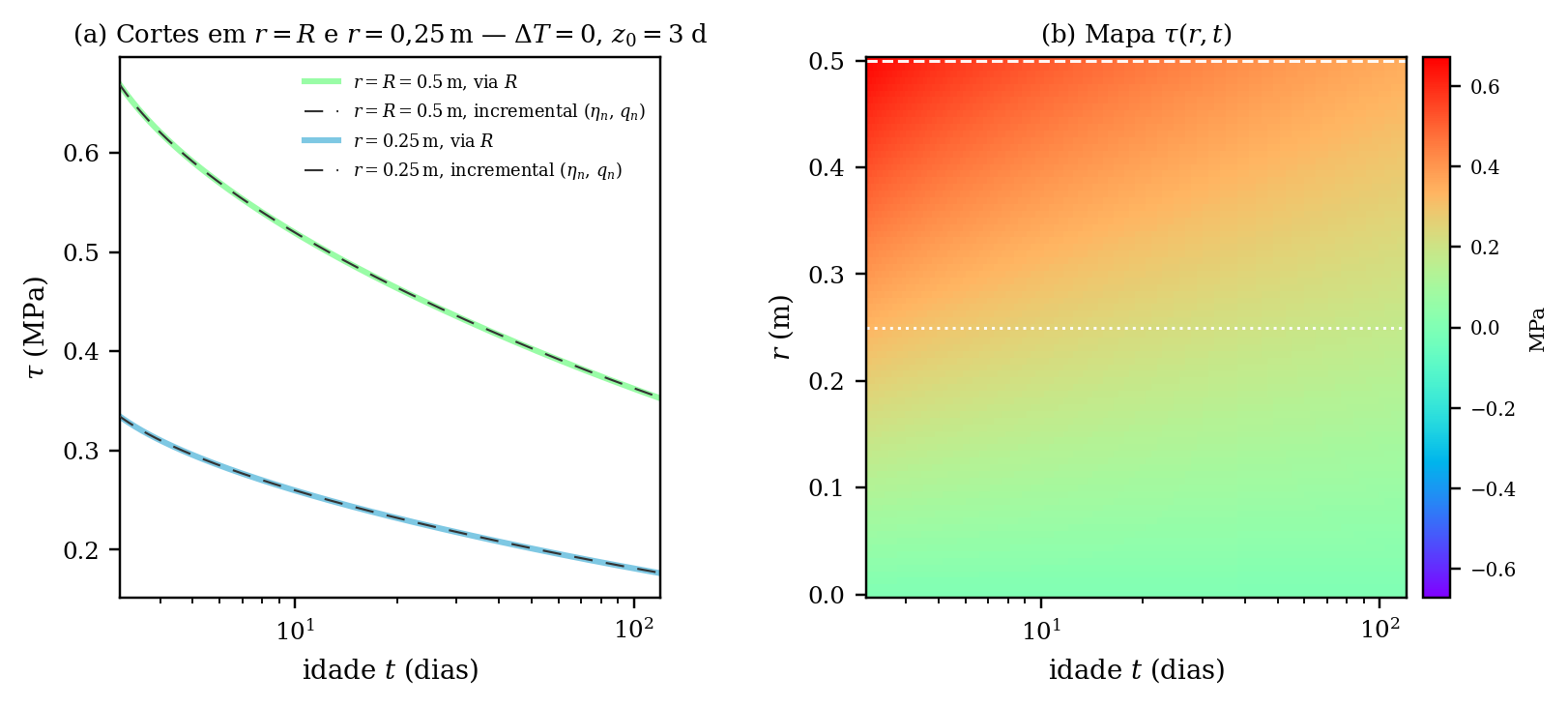

Figura de referência

Torção — giro mantido

Quadro de dados

Item Valor
Raio externo R=0,5mR=0{,}5\,\mathrm{m}
Cortes r=Rr=R e r=0,25mr=0{,}25\,\mathrm{m}
Solicitação φ/L=2×10−4m−1\varphi/L=2\times10^{-4}\,\mathrm{m}^{-1} constante a partir de z0=3dz_0=3\,\mathrm{d}
Material Itumbiara; ν=0,20\nu=0{,}20
Referência τ(r,t)=r(φ/L)R(t,z0)/[2(1+ν)]\tau(r,t)=r(\varphi/L)\,R(t,z_0)/[2(1+\nu)]

Arquivos de entrada

Arquivos de saída

Arquivo Conteúdo
ref_torcao_giro_cortes.csv τ\tau em r=Rr=R e r=0,25mr=0{,}25\,\mathrm{m} (ref. × incremental)
ref_torcao_giro_campo.csv Campo τ(r,t)\tau(r,t)
ref_torcao_giro_pontos_controle.csv Erro relativo nos cortes

Código: torsion_cylinder, torsion_field (pacote).
